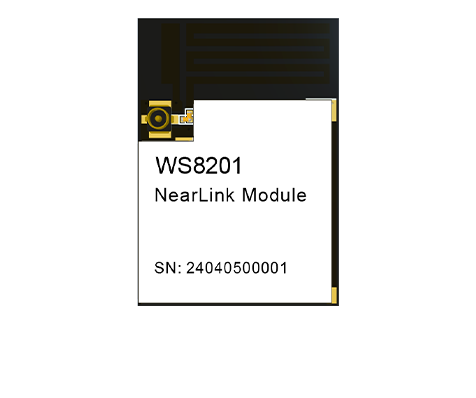

NearLink(星闪)模组--WS8201

WS8201是采用创耀TR5312 SoC芯片的NearLink(星闪)全新近距离无线连接技术方案。

TR5312是一款高度集成 2.4GHz SoC BLE&SLE 解决方案,集成 BLE5.3/SLE1.0 子系统,包含MAC、Baseband、RF、balun、功率放大器、低噪 声放大器,TX/RX switch 等模块。拥有高性能 32bit 微处理器,最高主频 96MHz,支持浮点运算。内置 512KB SRAM 和 2MB FLASH,支持通过QSPI连接外置FLASH。支持在 FLASH 上运行程序。内置硬件安全引擎支持 AES256、SHA256、SHA512、 RSA4096、TRNG、SM4 等多种加密方式。提供包括 USB、SPI、QSPI、I2C、UART、I2S/PCM、PDM、PWM、QDEC、KeyScan 等丰富的外设接口。拥有 12bit 4Msps SAR ADC 和 16bit 1Msps SAR ADC 功能。

WS8201将片上IO全部引出,方便客户应用,自带屏蔽罩,可选IPEX4代座或PCB天线,20.5mm * 14.4mm超小尺寸,非常适用于鼠标、键盘、手写笔、网关以及 IoT 设备等应用场景。


产品特性
  • 支持SLE 1.0协议、BLE5.3协议

  • 高性能32bit CPU,最大主频96MHz,支持浮点

  • 免许可ISM 2.4GHz频段, 最大输出功率+6dBm

  • 内置 SRAM 512KB,内置 2MB FLASH

  • 支持USB2.0*1、SPI*5、QSPI*2、UART*4、PWM*6、I2C*5、

  • I2S/PCM*1、PDM、QDEC、KeyScan等丰富外设

  • 供电电压:2.6V~4.8V

  • 支持-35℃~105℃长时间使用

  • IPEX4代+PCB,20.5 * 14.4mm 超小尺寸
