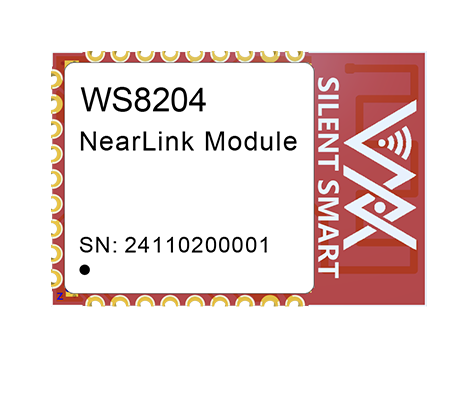

NearLink(星闪)模组--WS8204

WS8204 是一款高度集成 2.4GHz SoC BLE&SLE 芯片方案模组,集成 BLE5.4/SLE1.0 子系统,包含 MAC、Baseband、

RF、balun、功率放大器、低噪 声放大器,TX/RX switch 等模块,支持 1M/2M/4M 3 种带宽,最大支持 12Mbit/s 速率。

WS8204 集成高性能 32bit 微处理器(MCU),硬件安全引擎以及丰富的外设接 口,外设接口包括 SPI、UART、I2C、

PWM、GPIO、USB2.0、NFC Tag、PDM、 I2S/PCM、QDEC、KEYSCAN 键盘扫描电路,支持 8 路 13bit 分辨率 ADC、

ADC 支 持对接音频 AMIC,内置 SRAM 和合封 Flash,并支持在 Flash 上运行程序。 WS8204 支持 LiteOS,并配套提

供开放、易用的开发和调试运行环境。

WS8204 将片上 IO 全部引出,方便客户二次开发,模组自带屏蔽罩,同时可选择板载 PCB 天线或邮票孔二选一天线形

式,19mm * 12.9mm 超小尺寸,非常适用于鼠标、键盘、手写笔、网关以及 IOT 等物联网智能终端领域。


产品特性
  • 支持SLE 1.0协议、BLE5.4协议

  • 免许可ISM 2.4GHz频段, 最大输出功率+6dBm

  • 内置 SRAM 512KB,内置 2MB FLASH

  • 支持USB2.0*1、SPI*5、QSPI*2、UART*4、PWM*6、I2C*5、

  • I2S/PCM*1、PDM、QDEC、KeyScan等丰富外设

  • 主从一体,支持最大8路链接,SLE和BLE共享

  • 供电电压:2.6V~4.8V

  • 支持-35℃~105℃长时间使用

  • IPEX4代+PCB,19* 12.9mm 超小尺寸
